旋流除污器概述

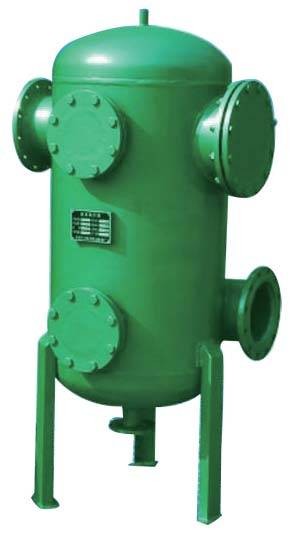

多功能旋流过滤除污器
一．产品概述

多功能旋流过滤除污器有活动抽网式与固定网式，手动型与自动型四大系列多种规格。该设备综合优化了其他各种过滤除污器的机构形式与特点，开发了一种新型独特且非常实用的新一代节能产品。

该产品结构简单，设计合理，占地面积小，不用调试，不用人工管理，进水自动旋流、扩容、过滤、除污、除沙综合为一体。
二．工作原理

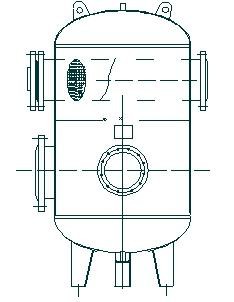

      循环水由设备下侧流入筒体，自动沿切线方向旋流向上，经过一级锥型滤网（滤网孔径为3mm-5mm通流面积约为进出口的3-5倍，水流运行无阻力）拦截污物和杂质，污物和颗粒由于自身重力和离心力作用下，沿设备筒壁自然下落，完成一级粗过滤，过滤后的循环水继续旋流向上，经过圆筒式滤网（滤网孔径约为2mm-3mm）完成二级细过滤，由上端出口流出。（为避免风机盘管和换热器堵塞，在二级圆筒式滤网的基础上，再套一层滤芯，可实现精细过滤，滤网孔径约为0.2mm-0.3mm.设备运行四五天后，系统排污干净，运行畅通后，可把外层滤芯取出）

三．产品应用范围
旋流过滤除污器广泛适用于冷却循环水系统、中央空调系统热交换系统、集中供暖系统、热水锅炉系统等，用来保护冷却设备、锅炉、热交换装置、空调设备等。适用行业面广，包括热电、热力、发电厂、化工、建筑、冶金、轻纺、煤炭、食品、橡胶、造纸等行业。
四．产品优势：
     旋流除污器为我公司专利产品，具有以下优点：
（1）设备采用两级过滤（下锥体滤网与圆筒式滤网）相结合，避免了换热器设备堵塞。
（2）锥形滤网过滤面积大，运行无阻力，与其他结构形式的除污器节水率在80%左右，并能有效拦截轻质物体及悬浮物，保证循环水畅通运行。
（3）圆筒式滤网可以抽出来，便于更换和清洗。
（4）设备采用侧下进，侧上出的水流方式，旋转540度，旋流效果更理想。
（5）过滤网内设有钢架龙骨，防止强大的水流冲击力使滤网变形。
（6）设备排污迅速，检修方便，可实现自清洗与反冲洗。

五．操作说明
整个系统根据压差控制排污，设备进出口需安装压力表，当进出水口达到设定压差时，打开排污阀进行排污。初期运行时，3小时排污一次（20秒即可）；运行6小时，排污一次（20秒）；运行2-3天，排污一次（20）秒。整个采暖季共排污3次即可畅通运行。
 为了便于设备检修，不同口径的设备可设置不同的检修孔，首站一般为DN600的检修孔，以备新管网进入设备内大块物体而无法正常排污，必要时打开下端人孔方便人进入设备内部进行清理。过滤网内设有钢架龙骨，以防较强大的水流冲击力使滤网变形。

七．选择除污器应注意的问题
除污器是供热系统必备设备之一，其主要作用是沉降和过滤循环水系统中的污物及颗粒，并对进入管道内的轻质物体及悬浮物进行拦截。有效的防止了杂质进入系统堵塞循环水泵叶轮及换热器。保证了系统畅通运行及良好的供热效果，让用户无后顾之忧。
用户在选择除污器时，应综合考虑以下几点因素：
1. 如何更好的实现除污器的旋流效果？
立式旋流除污器有侧进上出和侧进侧出等形式，采用侧进上出时，水流进入设备筒体进行扩容，加上惯性和自身重力作用，水流很难直接产生向上的作用力，故旋流效果不理想，采用侧进侧出时，进出口都在设备的偏心位置，水流方向一致，故在设备内能很好的实现旋流效果。
2. 一些轻质物体及悬浮物如何清理？
传统立式除污器，滤网形式多为为竖直式圆筒网，无法对进入设备的悬浮物和轻质物体进行拦截，因此这些物质残留在设备上端，形成死角，无法清理干净。我公司采用的下锥体滤网，在循环水进入设备筒体时，可对轻质体及悬浮物进行拦截，这些残留物在滤网下方，排污时水流至上而下冲洗滤网，这些残留物即可由排污口排出，干净彻底。
3. 旋流除污器如何检修方便？
   有些除污器没有设置检修口，检修时必须把整套设备拆除，十分麻烦。我公司不同口径设备可设置不同口径的检修口，首站除污器为DN600，以防新管网进入设备内大块物体而无法正常排污，必要时打开下端人孔进行清理。上端设有可抽式滤网，可以将滤网抽出来进行清洗。
4.如何使系统运行阻力减小，降低运行能耗？
   传统卧式除污器过滤面积小，排污不彻底，运行阻力大。增加了系统运行费用，即将被淘汰了。要减小系统运行阻力必须进行扩容和增大滤网过滤面积。我公司采用锥型滤网，过滤面积是进出口的5倍以上，首站上设置滤网面积约为设备进出口的7-10倍以上，进出口压差基本为0，设备运行无阻力，为用户节约了很大一笔运行费用。
