混水机组介绍
发布时间：2020-03-14 21:57
混水机组
一、混水机组工作原理:
根据热源一次网的供水温度，二次网用户需要的供水温度，采暖面积，确定一次网的流量与二次网的混水量。根据出水温度，利用电动阀，调节一次网流量与二次网的混水量，始终处于设定的混水比例状态，而实现低温的采暖系统与高温的外网直接连接，经混合水泵送至采暖系统。使用该设备与采用换热机组相比，不仅省掉了换热器的热损失，水泵电耗也大大降低。采用压力变送器、温度变送器检测一次网与二次网的温度和压力，利用远程自动化控制系统，自动调节温度、压力与流量的变化，实时监控。根据获取实际数据进行自动化调整与控制，实现资源的高效利用。
二、特点：
１.智能化远程控制，全自动运行，无人值守：超压、过流、报警、数据传输等功能
２.数据中心实时对每台机组运行的参数回传，进行分析处理，发生异常可通知报警
３.机组具备自动巡检反馈，记录巡检人员的巡检时间和设备运行情况，自动分析、调整、复位等功能
４.根据外网供水压力、供水温度、室外温度的变化，各项参数进行自动调整
５.该机组具备结构紧凑、占地面积小、安全可靠、节省投资、节约能耗、安装方便等优点

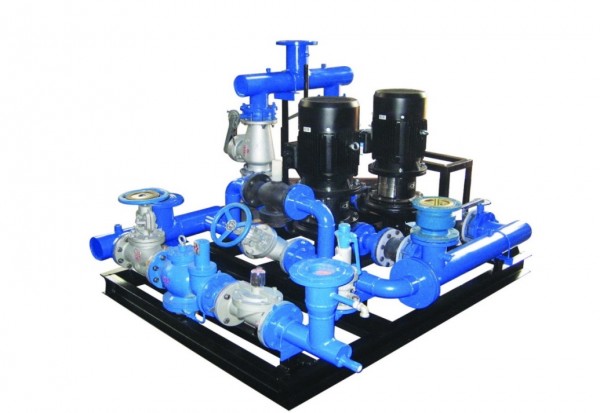

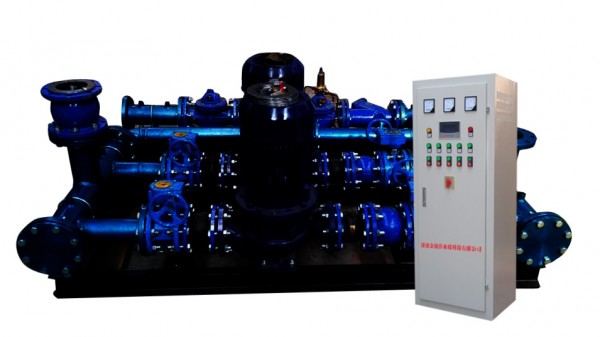

混水机组外形图

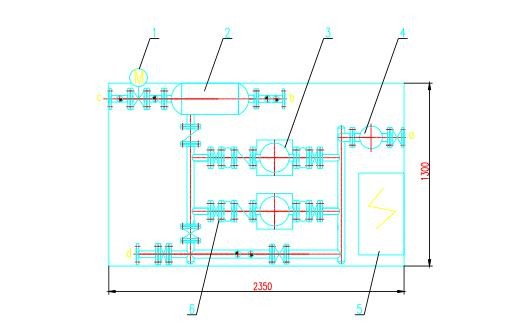

混水机组平面图

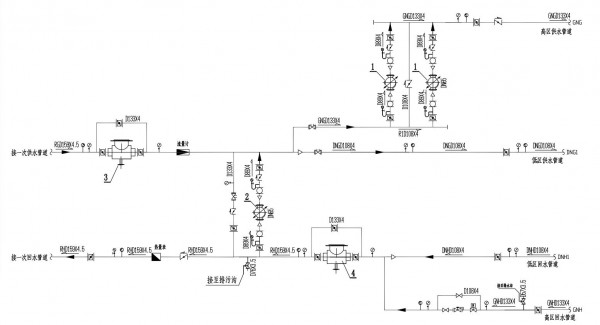

三、设计与应用
混水系统的工艺设计，将根据热网系统的运行参数、二级网的供热要求等进行计算、设计和选型。根据系统的运行特点和供热要求，对混水方式主要分三种：
１.旁通加压式、 ２.供水加压式、 ３.回水加压式
旁通加压式设置与运行特点：１.设置于一级网的供水高压区 ２.混水泵克服一、二级网压差 ３.混水泵采用变频控制
供水加压式设置与运行特点：１.设置于一级网的供水低压区 ２.混水泵实现供水增压功能 ３.混水泵采用变频控制
回水加压式设置与运行特点：１.设置于一级网的供水中压区 ２.混水泵实现回水增压功能 ３.混水泵采用变频控制
四、型号示例
ＪＨＹ－ＨＳ－２.０
采暖面积２万㎡
混水采暖机组
济南金海洋
JHY-HS 混水机组参数表
型号 流量(m³) 扬程(m) 功率（KW） 外形尺寸 备注
JHY-HS-0.5 15-30 15-32 3 1.6*1.2*1.2
根据现场实际情况设计选择水泵的流量、扬程、功率、外形尺寸等
JHY-HS-1.0 30-60 15-32 3-5.5 1.8*1.2*1.2
JHY-HS-1.5 45-90 15-32 4-11 2.0*1.5*1.2
JHY-HS-2.0 60-120 15-32 5.5-11 2.2*1.5*1.2
JHY-HS-2.5 75-150 15-32 11-18.5 2.4*1.6*1.2
JHY-HS-3.0 90-180 15-32 11-22 2.4*1.6*1.2
JHY-HS-3.5 105-210 15-32 11-22 2.6*1.6*1.4
JHY-HS-4.0 120-240 15-32 18.5-22 2.6*1.6*1.4
JHY-HS-4.5 135-270 15-32 18.5-22 2.8*1.8*1.4
JHY-HS-5.0 150-300 15-32 18.5-30 2.8*1.8*1.4
JHY-HS-6.0 180-360 15-32 18.5-30 2.8*2.0*1.4
JHY-HS-7.0 210-420 15-32 22-30 3.2*2.0*1.4
JHY-HS-8.0 240-480 15-32 22-37 3.5*2.2*1.4
JHY-HS-10.0 300-600 15-32 30-55 3.7*2.2*1.4
一、混水机组工作原理:
根据热源一次网的供水温度，二次网用户需要的供水温度，采暖面积，确定一次网的流量与二次网的混水量。根据出水温度，利用电动阀，调节一次网流量与二次网的混水量，始终处于设定的混水比例状态，而实现低温的采暖系统与高温的外网直接连接，经混合水泵送至采暖系统。使用该设备与采用换热机组相比，不仅省掉了换热器的热损失，水泵电耗也大大降低。采用压力变送器、温度变送器检测一次网与二次网的温度和压力，利用远程自动化控制系统，自动调节温度、压力与流量的变化，实时监控。根据获取实际数据进行自动化调整与控制，实现资源的高效利用。
二、特点：
１.智能化远程控制，全自动运行，无人值守：超压、过流、报警、数据传输等功能
２.数据中心实时对每台机组运行的参数回传，进行分析处理，发生异常可通知报警
３.机组具备自动巡检反馈，记录巡检人员的巡检时间和设备运行情况，自动分析、调整、复位等功能
４.根据外网供水压力、供水温度、室外温度的变化，各项参数进行自动调整
５.该机组具备结构紧凑、占地面积小、安全可靠、节省投资、节约能耗、安装方便等优点
混水机组外形图
混水机组平面图
三、设计与应用
混水系统的工艺设计，将根据热网系统的运行参数、二级网的供热要求等进行计算、设计和选型。根据系统的运行特点和供热要求，对混水方式主要分三种：
１.旁通加压式、 ２.供水加压式、 ３.回水加压式
旁通加压式设置与运行特点：１.设置于一级网的供水高压区 ２.混水泵克服一、二级网压差 ３.混水泵采用变频控制
供水加压式设置与运行特点：１.设置于一级网的供水低压区 ２.混水泵实现供水增压功能 ３.混水泵采用变频控制
回水加压式设置与运行特点：１.设置于一级网的供水中压区 ２.混水泵实现回水增压功能 ３.混水泵采用变频控制
四、型号示例
ＪＨＹ－ＨＳ－２.０
采暖面积２万㎡
混水采暖机组
济南金海洋
JHY-HS 混水机组参数表
型号 流量(m³) 扬程(m) 功率（KW） 外形尺寸 备注
JHY-HS-0.5 15-30 15-32 3 1.6*1.2*1.2
根据现场实际情况设计选择水泵的流量、扬程、功率、外形尺寸等
JHY-HS-1.0 30-60 15-32 3-5.5 1.8*1.2*1.2
JHY-HS-1.5 45-90 15-32 4-11 2.0*1.5*1.2
JHY-HS-2.0 60-120 15-32 5.5-11 2.2*1.5*1.2
JHY-HS-2.5 75-150 15-32 11-18.5 2.4*1.6*1.2
JHY-HS-3.0 90-180 15-32 11-22 2.4*1.6*1.2
JHY-HS-3.5 105-210 15-32 11-22 2.6*1.6*1.4
JHY-HS-4.0 120-240 15-32 18.5-22 2.6*1.6*1.4
JHY-HS-4.5 135-270 15-32 18.5-22 2.8*1.8*1.4
JHY-HS-5.0 150-300 15-32 18.5-30 2.8*1.8*1.4
JHY-HS-6.0 180-360 15-32 18.5-30 2.8*2.0*1.4
JHY-HS-7.0 210-420 15-32 22-30 3.2*2.0*1.4
JHY-HS-8.0 240-480 15-32 22-37 3.5*2.2*1.4
JHY-HS-10.0 300-600 15-32 30-55 3.7*2.2*1.4
