高低区共用一套节能机组

高效节能复合式采暖机组
供热系统的一大突破
一、概述
JHY高低区复合式采暖机组是根据高层直连机组原理，实现高低区采暖回水平衡，我公司研发了新一代高、中、低三区复合式采暖机组，该设备取代了低区换热机组与高层直连机组两套设备分别采暖的模式，使高区与低区合二为一，综合为一体，减少了投资费用，占地面积小，操作简单，便于维护管理。
二、设备原理
JHY高低区复合式采暖机组是将原高层直连设备内的平衡阻断装置安装在换热机组内，利用换热器的二次出水，直接投送到采暖系统，其原理是用二次出水接入分区混水器，通过混水器后调压向高、中、低三套系统进行加压循环供水。根据高区供水压力选择补水泵功率与扬程，且高区回水至设备前先进入智能平衡装置，经平衡装置后进入换热器，实现高区与低区平衡运行。
三、优势
       JHY高效复合式采暖机组是供热系统的又一次创新，突破了分区采暖的旧模式真正实现了高效节能之目的，大大的降低了投资，且节省了人力物力，该机组占用空间少，便于安装、管理与维护。
四、型号示例

JHY（金海洋公司）  RS（热水采暖） -2.8（2.8KW）



高低区综合采暖机组的几大优势
一、设备投资方面
1、在相同的采暖面积下，高低区要用2套机组分区供暖运行，即：不同换热面积的换热器2台，循环泵选用4台，补水泵4台（通常情况下），所配的电气部分、阀门及其他附件都是按2套配备，占地面积相应加大，安装人工费及所用附件材料随之增加。
2、套高低区设备的投资无论是配套设备，配套电器，配套附件或人工，哪个方面都大于复合机组的投资。电气控制柜及各个检测点及仪表配套部分投资能节省30%—40%；整套机组所用的阀门、管件及附件两套合为一套，所用的数量减少了35%—40%。
3、2套机组的占地面积合并为一套，能节省占地空间30%—40%之间
二、机组的节能方面
节能运行举例说明：
如6万m²的采暖小区20层的建筑，10层以下为低区，10层以上为高区，那么高低区分别为2套3万m²的换热设备，如选用复合机组则为1台换热器，按2台换热器70%的换热面积选型即可，循环泵按2台总流量的70%选型（即电机功率也为2台电机功率的70%），这样可减少2台循环泵，2台补水泵，投资可减少30%左右。耗电量可减少25%左右，一个采暖季可节省电费2万多元。
三、运行操作与管理
复合机组板换、循环泵及电控部分是一个整体。设备数量远远少于换热站和传统的直连供机组，采用全自动控制，操作更加简单，设备管理方便。电耗节能为30%。

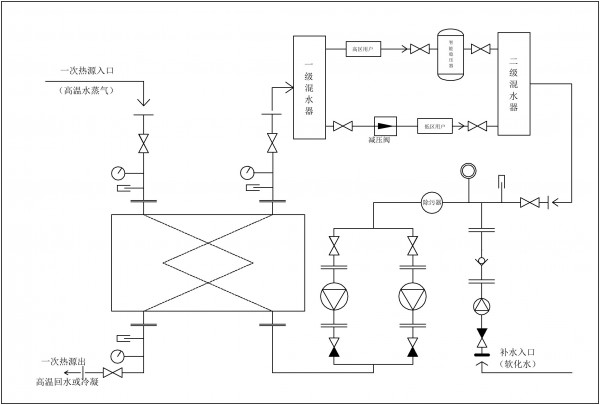

高低区综合采暖机组系统图

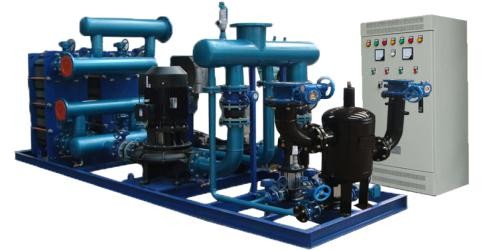

高低区综合采暖机组

操作说明：控制部分采用自动与手动2种方式
1、先将机组的阀门打开，再开启供水与回水的总阀门准备启动运行。
2、接通电源，合上控制柜内的电源开关；检查水泵是否正转，确保水泵在工频，变频状态下正转方向。
3、机组投入运行前以手动方式启动补水泵，给系统注满水达到所需的设定压力。
4、用手动方式先开启循环泵投入运行，再开启一次热源阀门，待供回水温度达
到设定要求，把手动切换到自动控制方式，投入正常运行（操作人员按时检查，填写书面记录）
5、设备启动后，先调整低区的供水压力，使其满足要求。
6、根据低区回水压力，调整高区回水和低区回水压力一致，此时，高、低区方可平稳运行。
