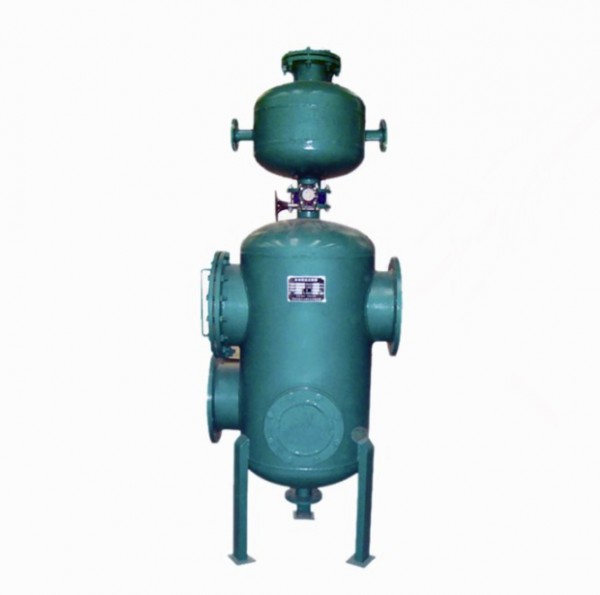

普通型综合水处理器

循环水物化综合水处理器

一．产品概述

现状：中央空调、工业循环水系统普遍存在结垢、腐蚀、菌藻、生物黏泥及悬浮物堵塞等系列问题，导致用户设备的热交换效率降低，系统动能消耗增大，设备寿命缩短，给用户带来很大一笔经济损失。

处理方法：物理法 和 化学法 及 物化全程水处理法。

单一的化学法或物理法都存有利弊。

物理法：使用简便，无污染，但在水质、条件变化时无法得到预期的处理要求，长期使用后的效果不明显。

化学加药法：效果比较明显，但长期大量使用会对管网和设备造成二次腐蚀以及药剂引起的悬浮物遗留等问题，并会带来环境的二次污染。

物化全程水处理法：在物理处理法的基础上加上自控装置，对化学药剂药量进行控制，并能在线检测水质情况，自动加药，自动排污，保证循环水系统的长期、安全、稳定运行。

二．适用范围

① 中央空调，冷水机组，制冷机；冷却、冷冻循环水系统。

② 采用系统：在供暖、供热的热水循环系统。

③ 工业、民用、冷却水；在工业、民用、工艺冷却循环水系统。

④ 公寓、酒店：生活洗浴热水循环系统、餐饮、洗衣房、游泳池等。

⑤ 地热水系统：利用地热水进行洗浴、采暖的循环系统。

三．产品性能

1. 循环水物化综合水处理器占地面积小，安装特别简单，不用人工管理，实现了全自动智能化运行。

2. 循环水物化综合水处理器进水自动旋流、扩容、二级过滤除污，除沙，水质处理，自动检测PH值，防腐、防垢、除垢，杀菌灭藻综合为一体。

3. 循环水物化综合水处理器能长期保证循环水畅通，系统不受堵塞，过滤面积大，运行无阻力，节约能源及水资源。循环水物化综合水处理器可实现系统运行参数设置，数据查询记录，计算机远程控制等功能。

4. 循环水物化综合水处理器排污快速，干净彻底，没有任何死角，过滤网可随时取出清洗与更换，无需停机，在线自动反冲洗，彻底根除循环水系统堵塞问题。

四．系统组成

智能型循环水物化综合水处理器主要由高频电磁水处理系统，旋流过滤除污系统，反冲洗排污系统；全自动加药系统 ；在线监测系统，在线分析系统，自控控制系统组成。

（1）高频电磁水处理系统

a.除垢、防垢：循环水物化综合水处理器的高频电磁水处理系统通过破坏离子间相互粘附积累的特性，阻止水垢物质的生成，并使原有水垢松解，脱落。

     b.杀菌、灭藻：循环水物化综合水处理器的高频电磁场产生的高频电磁波破坏了细菌、藻类的生长环境及其细胞结构，并形成O3、H2O2,起到杀菌、灭藻作用。

  （2）旋流过滤除污系统（除污、除沙）

a.540度旋流：（离心沉降和密度差原理），由于进水管安装在筒体的偏心位置，水流沿筒体切线方向旋流向上，通过锥型过滤网和圆筒式过滤网，形成540度旋流，而污物和颗粒由于离心力和自身重力作用，沿筒壁自然下落，沉于设备底部。

b.锥型过滤网（一级粗滤网）：孔径：4-6mm, 过滤3-5mm污物及颗粒。过滤面积为进出水口的3-5倍，运行无阻力。

c.圆筒式过滤网：孔径：0.5-2mm, 过滤0.5-2mm污物及颗粒。

（3）反冲洗排污系统

循环水物化综合水处理器需安装旁通，反冲洗时打开旁通阀，关闭进水阀;水流由出水口流入筒体进行反冲洗，打开排污阀进行排污。

（4）全自动加药系统

化学药剂：药剂中含有有机膦系化合物与阳离子表面活性剂，一方面与水中离子反应，起到缓蚀、阻垢、水质软化作用；另一方面，有效控制水中菌藻类繁殖和粘泥生长，从而达到杀菌灭藻，防腐、防垢，水质软化的作用。（药剂出厂前配好，通过自控装置控制药量）

（5）自控装置

循环水物化综合水处理器的自控装置能实现自动在线检测水质状况、自动排污、自动反冲洗，定时定量补充药剂。

五．工作原理

循环水由循环水物化综合水处理器下侧进入，经过一级粗过滤网旋流向上，又经过可拆式细过滤网进行二级过滤，达到除污除沙效果。同时经过循环水物化综合水处理器内部的高频电磁场，起到杀菌、灭藻，防垢、除垢的作用，还能使老垢脱落去除，抑制水中微生物生成。循环水物化综合水处理器上部加药器内的药剂有防腐、防垢作用，通过微电脑控制器自

动检测水质PH值及运行情况，定时定量的补充药剂，达到防腐、防垢，除垢，杀菌、灭藻的作用，能有效保证循环水在系统中运行。

六．技术参数

1、循环水物化综合水处理器处理效果

系统水质：冷却水：<580mg/l                   冷冻水：<300mg/l

PH值：   冷却水：6.5-8.5                    冷冻水： 7.5-10

系统过滤精度：150~4000微米（可选配）      防垢除垢效率  >95%

腐蚀率：≤0.125mm/a （碳钢）               细菌总数：  ＜1.0×105 个/ml

2、工作电压交流：220V/50Hz（380V/50Hz）        设备功率：100W~2200W

3、工作环境要求：0℃～95℃　　　　             相对湿度：<90%

4、工作压力：0.1mpa-1.6mpa-2.5mpa

6、循环水物化综合水处理器的控制方式

电控系统系统采用微电脑时间控制器或PLC可编程序控制器控制。过滤排污系统采用定时控制或压差控制。

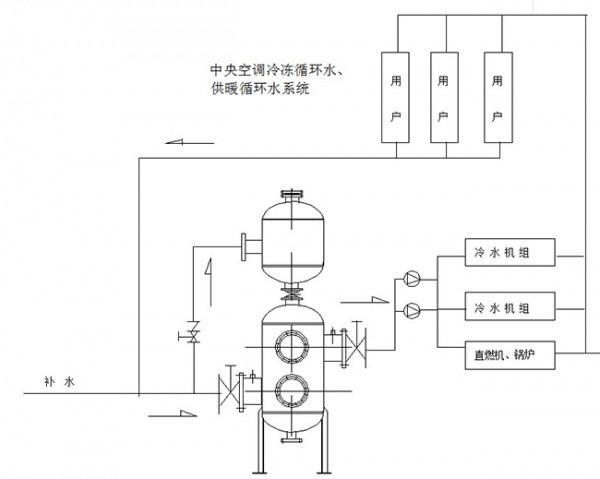

七．循环水物化综合水处理器安装图
