电动滤水器

发布时间:2020-10-07 15:34

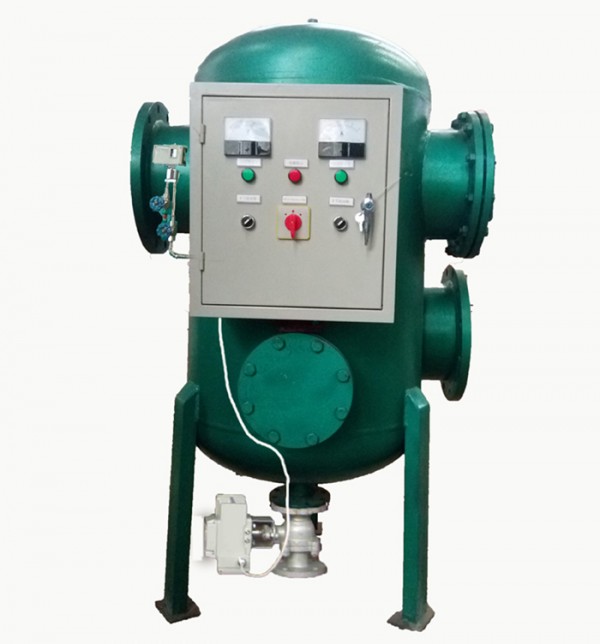

电动滤水器



全自动旋流除污器

一、  概述

全自动旋流除污器是新一代智能过滤、除污器设备,该产品在原有旋流除污器基础上加入了PLC控制系统、电动执行机构、差压控制器等智能控制部分,实现了自动排污、实时在线监控、故障自动报警等功能,保障了循环水系统安全、稳定的运行。

二、  结构及配置

全自动旋流除污器主要有设备本体、过滤元件、自动控制系统、电动执行机构机构、差压控制系统、进出水口、排污口、排气孔、检修孔等组成。

设备本体材质采用济南钢铁集团生产的Q235B/Q345R钢材,滤网采用太钢集团生产的304/316L不锈钢,网芯寿命30年以上。根据不同型号的设备,设置不同口径的检修孔,方便检修和清理。

三、  工作原理

1)循环水由设备下侧进水口流入筒体,自动沿切线方向旋流向上,经过一级锥型滤网(滤网孔径为3mm-5mm拦截污物和杂质,污物和颗粒由于自身重力和离心力作用下,沿设备筒壁自然下落,完成一级粗过滤,过滤后的循环水继续旋流向上,经过二级滤网(滤网孔径为0.5mm-1mm进行精细过滤,过滤干净的水由设备上端出口流出。

四、  产品应用范围

全自动旋流除污器适用于冷却循环水系统、中央空调系统热交换系统、集中供暖系统、热水锅炉系统等,用来保护冷却设备、锅炉、热交换装置、空调设备等。适用行业面广,包括热电、热力、发电厂、化工、建筑、冶金、轻纺、煤炭、食品、橡胶、造纸等行业。

五、  排污及检修

排污:整个系统根据压差控制排污,设备进出口需安装压力表,当进出水口压差达到差压控制器设定值上限时(一般为0.03mpa-0.05mpa),电动执行机构打开排污阀进行排污,当压差达到差压控制器设定下限时(一般为2-3kpa,电动执行机构关闭排污阀。整个过程无需停机,全自动运行。



检修:为了便于设备检修,不同设备口径设置不同的检修孔,首站设置DN500检修孔,以备新管网进入设备内大块物体而无法正常排污,必要时打开下端人孔进行清理。筒体内设有扶梯与支撑,过滤网内外设有钢架龙骨,以防较强大的冲击力。

六、  设备性能说明

1)全自动反冲洗滤水器实现旋流、扩容、过滤、除污、除沙综合为一体,清洗、排污自动化运行,实现无人看守。

2PLC液晶显示,配合DCS系统完成在线监测,远程监控等功能

3)有效过滤面积大(约为设备进出口的3-5倍以上),运行无阻力,永保循环水畅通,系统不受堵塞,节约能源及水资源。

4)无需停机,在线反冲洗,清洗滤网干净彻底,排污耗水量少。

5)排污时可设置手动和电动排污,采用压差控制,并具有故障保护功能。设备使用电源:交流三相四线制、380V50Hz

6)设备正常运行水阻约为0-2kpa,滤网承压能力强,内置钢架龙骨,以防较强大的冲击力,防止过滤网变形。

7)设备进出水口采用下侧进上侧出,滤网采用锥型滤网,一些轻质垃圾及悬浮物被拦截在滤网下端,方便排污。

8)设备结构简单,不用设置减速机,避免了减速机漏水、卡涩现象,减少了设备的故障率。无需专门配置电源,节约电能。


电动滤水器产品热销城市:山东,河北,山西,天津,陕西
